Технология идентификации основанная на WiFi (беспроводные локальные сети)

Решения WiFi - RFID основаны на использовании стандартной инфраструктуры беспроводных сетей предприятия.

Технически, данное решение представляет собой комплекс из программного обеспечения, стандартного беспроводного оборудования, WiFi-меток или WiFi-устройств (ноутбуки, КПК).

Применение технологии эффективно когда:
- отслеживаемые объекты на большой территории (автомобили в порту, погрузчики, контейнеры)
- точность позиционирования 1-3/10м устраивает
- развернута инфраструктура Wi Fi
  • Компоненты решения
  • Принципы определения координат объекта
  • Варианты применения
  • Оценка стоимости

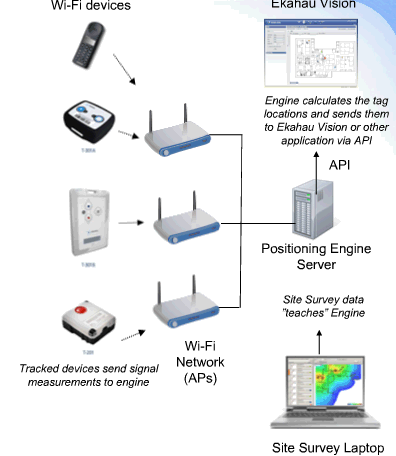

    Компоненты решения:

    1) Отслеживаемые объекты: автономные Метки или WiFi устройства
    2) WiFi инфраструктура (стандартная или расширенная)
    3) Программное ядро системы (Ekahau Positioning Engine)+(CS-SOFT/Ekahau Vision)







    в начало



    Отслеживаемые объекты: автономные Метки или WiFi устройства

    В качестве отслеживаемых объектов возможно использование следующих систем и устройств:
  • Автономные метки Ekahau T201 и T301. Автономные устройства с двусторонней связью. Работают от встроенных батарей или аккумуляторов. Некоторые метки имеют встроенный температурный датчик. Метка 301BD обладает функциональностью пейджера и позволяет выводить на встроенном экране сообщение, а так же отвечать на него запрограммированными действиями. Стоимость меток составляет от 40 до 100 евро. (автономные метки, с зуммером и кнопкой подтверждения, автономные метки с текстовой строкой и возможностью ответа (типа пейджер), датчик движения, датчик снятия с объекта, автономные метки с датчиком температуры)

  • Ekahau Position Client. «Программная метка» - специальный программный модуль, работающий на ноутбуках, КПК, смартфонах и других мобильных компьютерах (Windows, Windows CE, Windows Mobile).
  • Wi-Fi модемы Digi, Lantronix c встроенной поддержкой Ekaha RTLS.
  • Wi-Fi телефоны с поддержкой определения местоположения

    в начало



    WiFi инфраструктура (стандартная или расширенная)
    Для работы системы необходима действующая беспроводная инфраструктура стандартов 802.11 b/g. Для обеспечения правильного позиционирования проводится предварительное исследования качества покрытия сети. Возможно применение специальных дополнительных устройств для повышения точности определения координат.

    в начало



    Программное ядро системы (Ekahau Positioning Engine)+(CS-SOFT/Ekahau Vision)





    Представляет из себя комплекс программных решений, обеспечивающий определение местоположения меток и с помощью специальных модулей выводящий данную информацию пользователю системы или передающий данные в информационную систему компании.

    в начало

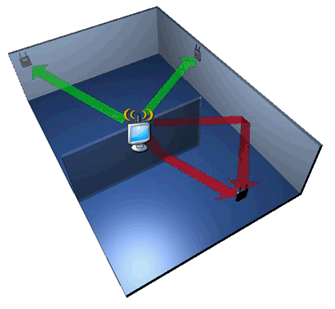

    Принципы определения координат объекта:

    Для определения координат метки WiFi используется ряд методик, на основании которых система вычисляет местоположение объекта относительно беспроводных точек доступа (Wi Fi Access Piont).
  • Сближение точек доступа (Cell of Origin)
  • Триангуляция
  • Определение разности времени распространения волны (TDOA)
  • Определение мощности принятого сигнала (RSSI)

    Методика Ekahau использует эффективные в вычислительном отношении алгоритмы, которые позволяют в несколько секунд оценить местоположение с точностью от 1 до 3 метров. Ekahau RTLS работает в беспроводных сетях стандарта 802.11 b/g

    в начало



    Варианты применения технологии

    1) Использование в составе стандартных технологий RFID в качестве системы определения местоположения считывателей (погрузчики, мобильные терминалы).

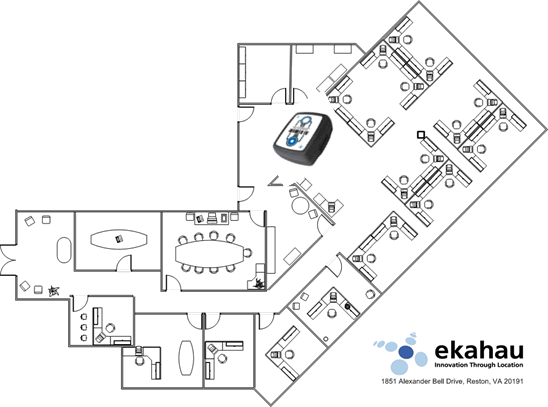

    2) Мониторинг автотранспорта, оборудования, персонала на площадных объектах (грузовые площадки, порты) и в зданиях (комплексах зданий). Например в медицинских учреждениях часто применяется технология мониторинга передвижного оборудования в пределах медицинского центра.
    3) Медицина:
    - отслеживание местоположения больных, с возможностью больного послать сигнал о помощи
    - отслеживание местоположения оборудования (например перемещаемых приборов)
    - отслеживание местонахождения врача и возможность связи с ним в режиме пейджера

    4) Торговля - отслеживание местоположения покупателя в супермаркете (для маркетинговых исследований)

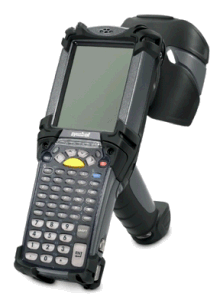

    5) Логистика - отслеживание местоположения погрузчика с мобильным терминалом (например в дополнение к RFID).
    6) Отслеживание местоположения сотрудника на объекте (складе) с мобильным терминалом или с носимой меткой. Например инженера при обслуживании станков.
    7) Возможность отслеживания нахождения персонала в опасных зонах. Т.е. при возникновении нештатной ситуации можно оценить количество людей в зоне и предпринять меры спасения (например цех завода).
    8) Контроль температуры объектов - использование меток с датчиками температуры позволяет следить за температурным режимом.
    9) Отслеживание посетителей на объектах, офисах или в отелях.
    Примеры проектов:
    WiFi RFID при построении системы сбора данных о предпочтениях покупателей в крупном супермаркете
    Система мониторинга персонала на опасных производствах и объектах

    в начало



    Оценка стоимости

    Стоимость проекта складывается из нескольких компонентов:


    Наименование
    Стоимость
    1
    Автономные метки * (опция)
    от 30 до 150 евро за шт
    2
    Обследование объекта, составление карты покрытия сети
    от 500 до 3500 евро
    3
    Программное ядро системы
    лицензия на 1 метку
    от 10 до 150 евро
    (за количество отслеживаемых меток)
    4
    Прикладной интерфейс к системе заказчика
    от 500 евро

    Пример:
    стоимость лицензий для системы мониторинга на 15 погрузчиков с мобильными терминалами составит от 1900 до 3000 евро.

    ** Все цены приведены исключительно для ознакомительных целей и не являются коммерческим предложением или публичной офертой. Для получения правильной оценки проекта пожалуйста обратитесь к нашим специалистам.
